Klima Sıcaklık Sensörünün Tanınması -1
Generally, 5K–10K temperature sensor is used for hanging machines, and 10K—20K temperature sensor is used for cabinets. Specifically, you need to use your own multimeter to measure the resistance.

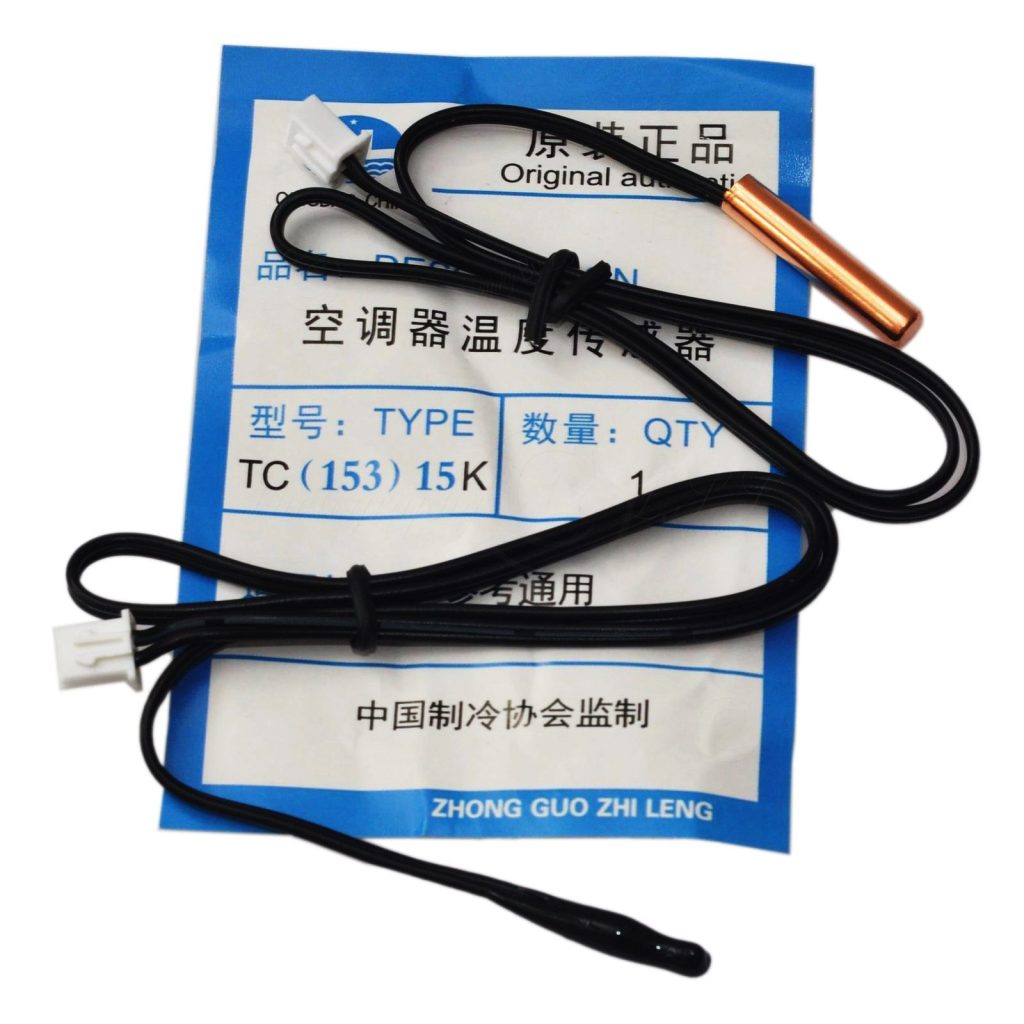

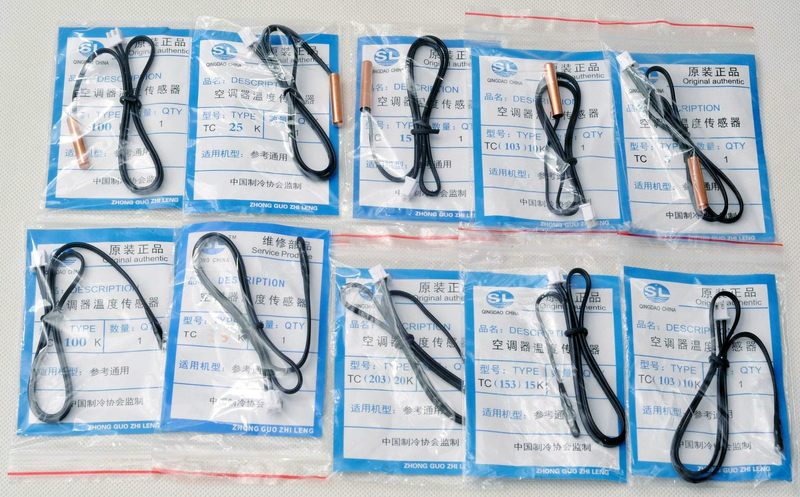

The general ambient temperature sensor is a small thing that is close to the fins in the black side of the outdoor unit against the wall. The temperature sensor of the tube is inserted in the wall of the coil inside the outdoor unit.
Bakır başlık, bakır boruları algılamak için kullanılır ve sıcaklığı hızlıdır. Plastik başlık genellikle ortam sıcaklığını algılamak için kullanılır, korozyona dayanıklıdır ve yüksek güvenilirlik sağlar.
Klima sıcaklık sensörünün direnci nasıl belirlenir
Klima devre tasarımcısı, normal sıcaklık olarak 25 dereceyi referans alır; yani 25°C'de RTl=R1, RT2=R2 ve A ile B noktalarının voltajı 2.5V'tur. Bazı devrelerde tampon görevi gören R3 ve R4 bulunur. Ortam sıcaklığı yükseldiğinde RTI direnci düşer, A noktasındaki voltaj yükselir, karşılaştırıcı bir diferansiyel basınç çıktısı verir ve CPU'nun bir dizi dahili işlemi, iç ve dış çalışma durumlarını kontrol eder.
Büyük klima, inverter klima dış kontrol kartında, sıcaklık sensörüne bağlı VI örnekleme voltajı 2.5V değil, güç kaynağı voltajının 1/4'ü yani 1.25V'tur. Aslında termistör direncini belirlemenin özellikle basit bir yöntemi vardır: 50k potansiyometre ve bir termistör üniversal fişi seçin. Kolaylık olması için uzun kablolarla bağlayabilirsiniz. Şüphelenilen termistörü çıkarın, üniversal fişi takın, klimayı çalıştırın ve potansiyometreyi multimetre 5V ile test edin. Terminalin voltajı için potansiyometre kolunu yavaşça çevirin. Voltaj 2.5V olduğunda dönüşü durdurun. Bu noktada potansiyometrenin direnci termistörün direncidir. Örneğin, direnç 8k ve ortam sıcaklığı yaklaşık 30°C ise, sıcaklık sensörü 10k dirence sahiptir.
Klima sıcaklık sensörünün kalitesi nasıl belirlenir
Klima sıcaklık sensörü bozulursa aşağıdaki olaylar meydana gelir ve klima sıcaklık sensörü buna göre değerlendirilebilir:
1. İç ortam halka sıcaklık sensörünün direnç değeri yüksektir ve klimanın sık sık çalışmasına neden olur.
2. İç ortam boru sıcaklık sensörünün direnci düşer ve bu, çalıştırmadan kısa süre sonra tüm makinenin korumaya geçmesine neden olur.
3. İç ortam sıcaklığı ve boru sıcaklığı değişir ve klimanın arızalanmasına neden olur.
4. İç ortam boru sıcaklık değişim değeri 0 Ω olur ve bu, tüm makinenin uzaktan çalıştırmaya tepkisiz kalmasına neden olur.
Klima sıcaklık sensörü arızalı olduğunda çözüm: Sıcaklık sensörü arızası, klima arızalarında nispeten büyük bir orana sahiptir. İşlevi doğru bir şekilde belirlemek için klima kontrol bölümünde üç sıcaklık sensörü bulunur:
1. Oda sıcaklık sensörü: Esas olarak iç ortam sıcaklığını algılar. İç ortam sıcaklığı ayarlanan gereksinime ulaştığında iç ve dış üniteler kontrol edilir. Soğutma durdurulduğunda dış ünite durur, iç ünite çalışmaya devam eder.
2. İç ortam boru sıcaklık sensörü: Esas olarak iç ünite evaporatörünün serpantin sıcaklığını algılar ve soğuk hava önleme, aşırı ısınma koruması ve ısıtma sırasında otomatik sıcaklık kontrolü sağlar.
3. Dış ünite defrost sıcaklık sensörü: Esas olarak dış ünite kondenser serpantin sıcaklığını algılar. Dış ünite serpantin sıcaklığı 2 dakika boyunca -6 santigrat derecenin altında olduğunda, iç ünite defrost durumuna geçer. Dış ünite serpantin sensör direnci çok yüksek olduğunda iç ünite düzgün çalışmaz.
Klima ekran sıcaklığının gerçek algılanan sıcaklıkla uyuşmamasının nedenlerinin analizi:.
1. Uzaktan kumanda ayarı yanlıştır;
2. Filtre zamanında temizlenmemiştir;
3. Klimanın hava giriş ve çıkışında ısıtma etkisini etkileyen nesneler vardır. Odada bir ısı kaynağı veya çok sayıda kişi bulunması soğutma etkisinin zayıf olmasına neden olur;
4. Oda yalıtım etkisi zayıftır;
